1. 變送模塊接線圖

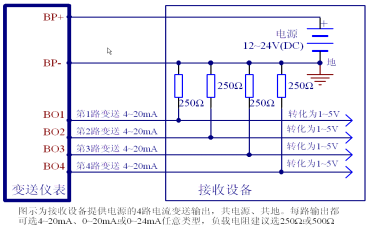

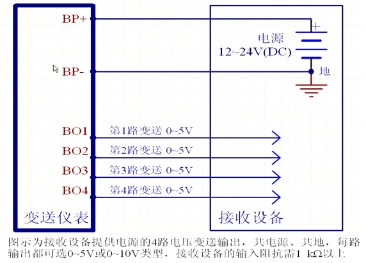

　　(1)用戶提供電源的4路電流或4路電壓變送輸出：

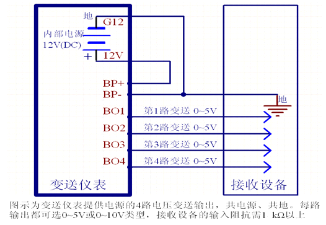

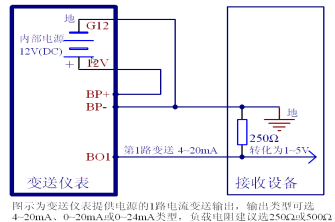

　　(2)變送儀表提供電源的第1路電流變送輸出(注意：因儀表電源功率有限只能帶動第1路電流輸出)或4路電壓輸出：

　　2. 儀表主端子接線圖

　　儀表由“V+ 、V-”供電，電源類型：交直流兩用電源(范圍：40V~420V)。

　　           三相四線(無PT)接線圖                       三相四線(帶PT)接線圖

　　              三相三線接線圖
